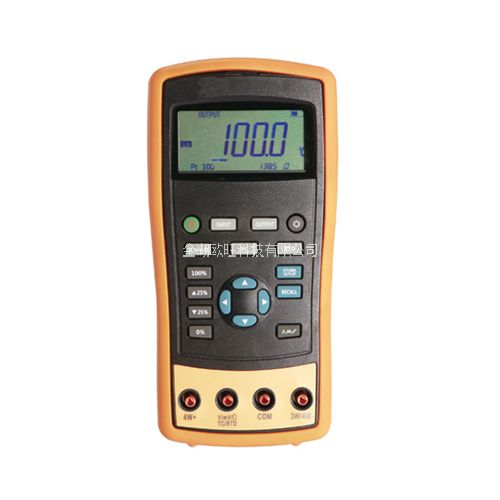

OW-RG-4024是一款高性能的完整的熱電阻現場校驗工具，高精度、低溫漂、直接以溫度顯示測量和輸出熱電阻阻值，無須查分度表手冊。可取代多種傳統校驗工具，是測試和校驗熱電偶/熱電阻的必備工具。
產品特點
        ★超強保護功能：防水等級IP67，任意信號端誤接220V自動保護；
        ★測量熱電阻輸出的溫度值；
        ★模擬熱電阻輸出；
        ★精度：4024型為0.02%，3624型為0.05%；
        ★可提供手動步進、自動步進、0～100%階躍和斜率輸出功能；
        ★帶白色LED背光，并具有手動背光調節和自動電源關閉功能，適合現場使用；
        ★獨有的自動識別三線、四線接線方式；
        ★電池盒蓋，方便電池更換；
其他參數
    使用溫度：-10℃～55℃
    儲存溫度：-20℃～60℃
     重    量：350克
     外形尺寸：185mm*93mm*47mm
     供電方式：6節7#鎳氫電池或交流適配器


輸出和測量功能一覽表

功能	測量	輸出
直流電壓	0～30V	無
電阻	0～3200Ω	0～3200Ω
熱電阻	Pt100、Pt1000、Cu50、Cu100	Pt100、Pt1000、Cu50、Cu100
其他	步進輸出，斜率輸出，階躍輸出，自定義量程

技術指標    除非另有說明，所有的指標是根據一年的校準周期并適用于+18℃到+28℃的溫度范圍。所有指標假定有10分鐘開機預熱時間。

直流電壓測量

量程	@大測量范圍	分辨力	精度（讀數的%+計數）
			RG-4024 (0.02級)
30V	0V～31V	0.001V	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 輸入電阻：＞1MΩ。



電阻測量

量程	@大測量范圍	分辨力	精度（Ω）
			RG-4024 (0.02級)
			2線3線	4線
400Ω	0～440Ω	0.01Ω	0.15	0.10
3200Ω	420Ω～3600Ω	0.1Ω	1.0	0.5
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 測量時的激勵電流： 400Ω：1.0mA±10%； 3200Ω：0.2mA±10%。 2線：其誤差不包括導線電阻。 3線：應使用經匹配的測試線，其導線總電阻不大于25Ω。

電阻輸出

量程	@大輸出范圍	分辨力	外部激勵電流	精度（Ω）
				RG-4024 (0.02級)
400Ω	0～440Ω	0.01Ω	0.4mA～4.0mA	0.15
3200Ω	400～3600Ω	0.1Ω	0.1mA～0.5mA	0.50
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。



溫度，熱電阻

分度號	量程	分辨力	精度（℃）
			RG-4024 (0.02級)
			2線和 3線	4線	輸出
Pt100	-200℃～850℃	0.1℃	0.4	0.3	0.3
Pt1000	-200℃～650℃		0.3	0.15	0.15
Cu50	-50℃～150℃		0.8	0.5	0.5
Cu100	-50℃～150℃		0.4	0.25	0.25
測量時的激勵電流請參考電阻測量功能。 輸出時允許的外部激勵電流請參考電阻輸出功能。 2線：其誤差不包括導線電阻。 3線：應使用經匹配的測試線，其導線總電阻不大于25Ω。

RG-4024、RG-3624熱電阻校驗儀是一種用來校準RTD（測溫電阻體）溫度變送器的手持工具。它能模擬并測量多種不同類別的RTD，同時它也能模擬并測試電阻。
