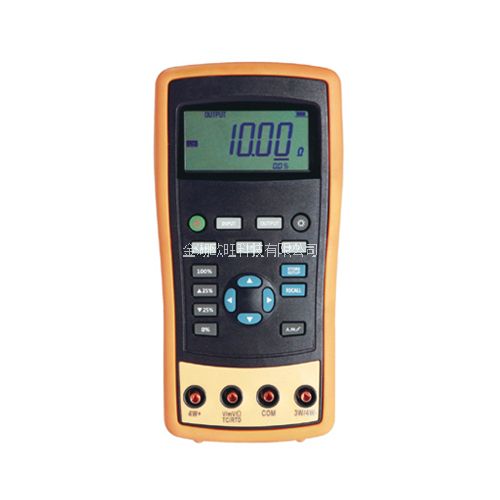

OW-RG-4020溫度校驗儀是一種手持式、使用電池供電的校驗儀表，能用來測量和輸出多種溫度信號，如電壓信號、電阻信號、熱電偶信號、熱電阻信號，高亮度帶背光大屏幕顯示，操作簡捷、結構堅固、小巧輕便、緊湊且經濟實用，能夠在儀表車間、計量室、校準實驗室中使用，是過程控制儀表的理想校驗儀表。
產品特點
         ★超強保護功能：防水等級IP67，任意信號端誤接220V自動保護；
         ★測量熱電偶、熱電阻輸出的溫度；
         ★模擬熱電偶、熱電阻輸出；
         ★熱電偶測量和輸出均提供自動和手動兩種冷端溫度補償；
         ★可根據客戶需要定制新的熱電偶種類；

        ★精度：RG-4020型為0.02%，RG-3620型為0.05%；
         ★可提供手動步進、自動步進、0～100%階躍和斜率輸出功能；
         ★帶白色LED背光，并具有手動背光調節和自動電源關閉功能，適合現場使用；
         ★獨有的自動識別三線、四線接線方式；
         ★電池盒蓋，方便電池更換；
其他參數
     使用溫度：-10℃～55℃
     儲存溫度：-20℃～60℃
     重    量：350克
     外形尺寸：185mm*93mm*47mm
     供電方式：6節7#鎳氫電池或交流適配器


輸出和測量功能一覽表

功能	測量	輸出
直流電壓	0～30V	無
直流毫伏	0～120mV	0mV～100mV
電阻	0～3200Ω	0～3200Ω
熱電阻	Pt100、Pt1000、Cu50、Cu100	Pt100、Pt1000、Cu50、Cu100
熱電偶	E、J、K、T、B、R、S、N	E、J、K、T、B、R、S、N
其他	步進輸出，斜率輸出，階躍輸出，自定義量程

具體參數如下:

直流電壓測量

量程	@大測量范圍	分辨力	精度（讀數的%+計數）
			RG-4020 (0.02級)
30V	0V～31V	0.001V	0.02+2
100mV	-15mV～80mV	0.001mV	0.02+20
	80mV～125mV	0.01mV	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 輸入電阻：＞1MΩ。

直流毫伏輸出

量程	@大輸出范圍	分辨力	精度（讀數的%+計數）
			RG-4020 (0.02級)
100mV	-15mV～99.999mV	0.001mV	0.02+20
	100mV～125mV	0.01mV	0.02+2
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 @大負載：1mA或1kΩ，按負載輕的。

電阻測量

量程	@大測量范圍	分辨力	精度（Ω）
			RG-4020 (0.02級)
			2線3線	4線
400Ω	0～440Ω	0.01Ω	0.15	0.10
3200Ω	420Ω～3600Ω	0.1Ω	1.0	0.5
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。 測量時的激勵電流： 400Ω：1.0mA±10%； 3200Ω：0.2mA±10%。 2線：其誤差不包括導線電阻。 3線：應使用經匹配的測試線，其導線總電阻不大于25Ω。



電阻輸出

量程	@大輸出范圍	分辨力	外部激勵電流	精度（Ω）
				RG-4020 (0.02級)
400Ω	0～440Ω	0.01Ω	0.4mA～4.0mA	0.15
3200Ω	400～3600Ω	0.1Ω	0.1mA～0.5mA	0.50
-10℃～18℃，+28℃～55℃的溫度系數：±0.005%FS/℃。

溫度，熱電偶

分度號	量程	分辨力	精度（℃）
			RG-4020 (0.02級)
J	-200℃～0℃ 0℃～1200℃	0.1℃	1.0℃ 0.7℃
K	-200℃～0℃ 0℃～1370℃	0.1℃	1.2℃ 0.8℃
T	-200℃～0℃ 0℃～400℃	0.1℃	1.2℃ 0.8℃
E	-200℃～0℃ 0℃～950℃	0.1℃	0.9℃ 0.7℃
R	-20℃～0℃ 0℃～500℃ 500℃～1750℃	0.1℃	2.5℃ 1.8℃ 1.4℃
S	-20℃～0℃ 0℃～500℃ 500℃～1750℃	0.1℃	2.5℃ 1.8℃ 1.5℃
B	600℃～800℃ 800℃～1000℃ 1000℃～1800℃	0.1℃	2.2℃ 1.8℃ 1.4℃
N	-200℃～0℃ 0℃～1300℃	0.1℃	1.5℃ 0.9℃
此表中的誤差不含冷端補償溫度的誤差。 冷端溫度補償精度：1.5℃。



溫度，熱電阻

分度號	量程	分辨力	精度（℃）
			RG-4020 (0.02級)
			2線和3線	4線	輸出
Pt100	-200℃～850℃	0.1℃	0.4	0.3	0.3
Pt1000	-200℃～650℃		0.3	0.15	0.15
Cu50	-50℃～150℃		0.8	0.5	0.5
Cu100	-50℃～150℃		0.4	0.25	0.25
測量時的激勵電流請參考電阻測量功能。 輸出時允許的外部激勵電流請參考電阻輸出功能。 2線：其誤差不包括導線電阻。 3線：應使用經匹配的測試線，其導線總電阻不大于25Ω。
